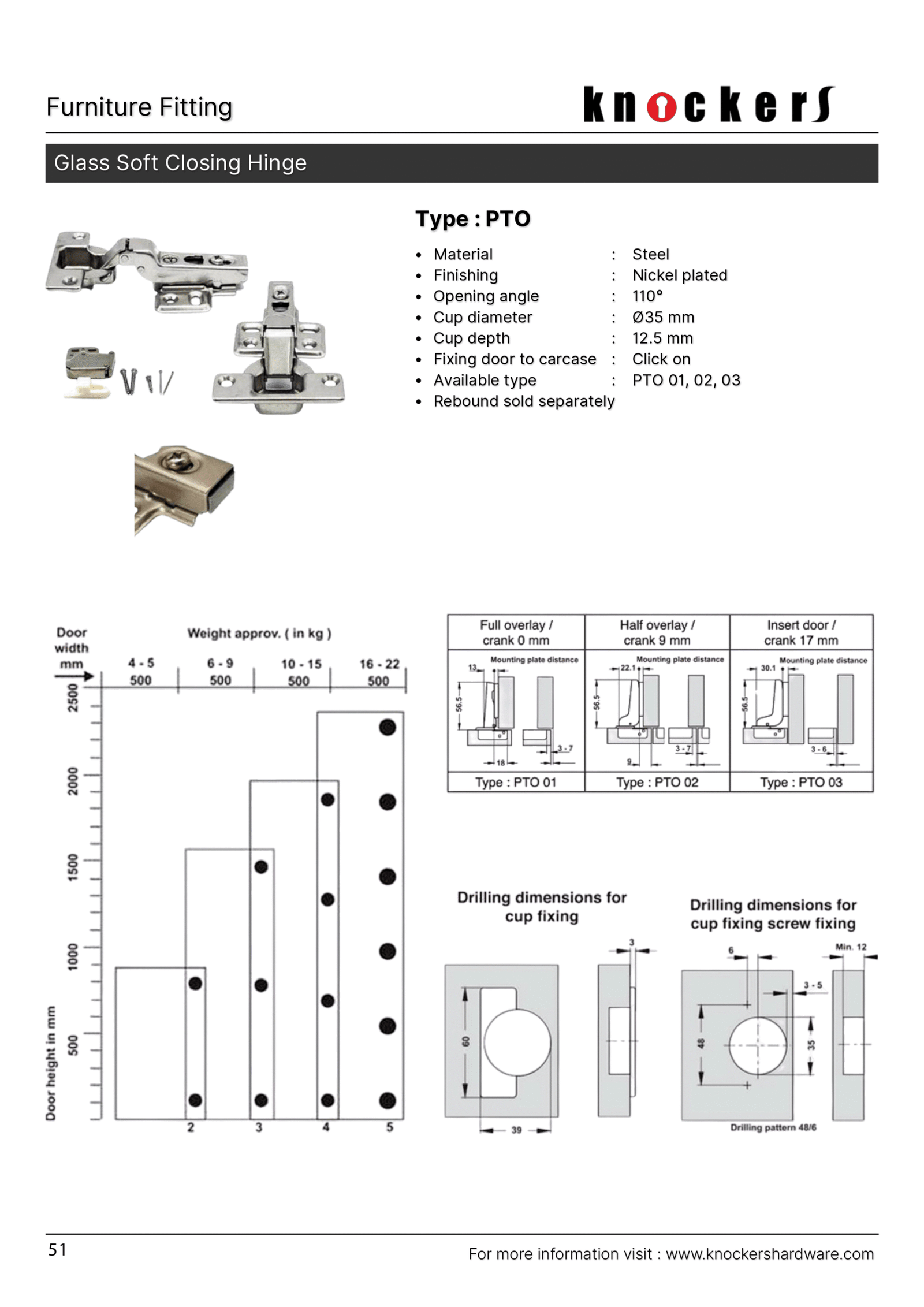

Informasi Umum & Spesifikasi
Engsel ini dirancang khusus untuk pintu material kaca dengan fitur soft closing yang membuat pintu menutup secara perlahan dan halus.
-
Material: Terbuat dari baja (Steel) berkualitas.
-
Finishing: Lapisan Nickel plated untuk ketahanan karat dan estetika.
-
Sudut Bukaan: Maksimal hingga 110°.
-
Dimensi Cup: Memerlukan lubang diameter 35 mm dengan kedalaman 12.5 mm.
-
Sistem Pasang: Menggunakan teknologi “Click on”, sehingga memudahkan Anda melepas atau memasang pintu ke badan lemari tanpa harus melepas skrup satu per satu.
Jenis Varian Berdasarkan Posisi Pintu
Terdapat tiga pilihan tipe engsel sesuai dengan kebutuhan desain furnitur Anda:
-
Tipe PTO 01 (Full Overlay): Digunakan jika pintu kaca menutup seluruh ketebalan dinding samping lemari (pintu di luar). Memiliki tekukan (crank) 0 mm.
-
Tipe PTO 02 (Half Overlay): Digunakan jika dua pintu berbagi satu dinding samping yang sama (pintu menutup setengah dinding). Memiliki tekukan (crank) 9 mm.
-
Tipe PTO 03 (Insert Door): Digunakan jika posisi pintu masuk ke dalam bingkai lemari (pintu rata dengan dinding samping). Memiliki tekukan (crank) 17 mm.
Panduan Jumlah Engsel Berdasarkan Ukuran Pintu
Jumlah engsel yang dibutuhkan bergantung pada tinggi dan berat pintu kaca Anda:
-
Tinggi pintu sampai 900 mm: Gunakan 2 buah engsel.
-
Tinggi pintu 900 mm – 1600 mm: Gunakan 3 buah engsel.
-
Tinggi pintu 1600 mm – 2000 mm: Gunakan 4 buah engsel.
-
Tinggi pintu di atas 2000 mm (hingga 2400 mm): Gunakan 5 buah engsel.
Dimensi Pengeboran (Drilling)
Untuk pemasangan yang akurat, perhatikan ukuran berikut:
-
Jarak pusat lubang cup dari tepi adalah 39 mm.
-
Jarak antar lubang skrup pengikat adalah 48 mm (Pola 48/6).
-
Ketebalan kaca minimal yang disarankan harus sesuai dengan kedalaman cup 12.5 mm agar tidak tembus.
Catatan Tambahan: Aksesoris rebound (untuk sistem tekan-buka) dijual terpisah dari paket engsel ini.
